燃氣管道三樁一牌的設置和制作規格

發布時間：2019-12-23 作者：金能電力 來源：金能電力 點擊:

燃氣三樁一牌的設置出處

為達到長輸管道標識完整、清晰，堅固耐用，方便管理，防止第三方破壞和標準化的要求，制定油氣管道線路標識選用圖。

管道地面標識的設計，包括里程樁/陰保測試樁、標志樁(轉角樁)樁、警示牌、加密樁/通信標石，以及路面標識牌、截斷閥室標識牌等樁牌的樣式設計，，并對設置原則、設置位置、文字標注一并作出要求。

(1) 《中華人民共和國石油天然氣管道保護法》 2010年10月1日起施行

(2) 《管道干線標記設置技術規范》SY/T 6064-2011

(3) 《埋地鋼質管道陰極保護技術規范》GB/T 21448-2008

(4) 《管道公眾警示程序》SY/T6713-2008

(5) 《液體石油管道設施標識推薦作法》SY/T 6654-2006

燃氣管道三樁一牌的設置

燃氣管道三樁一牌、通信標石的樣式設計及設置方法，參見《中國石化管道儲運分公司油氣管道線路地面標識圖集》。

本標準圖集為管道地面標識的設計，包括里程樁/陰保測試樁、標志樁(轉角樁)樁、警示牌、加密樁/通信標石，以及路面標識牌、截斷閥室標識牌等樁牌的樣式設計，并對三樁的設置原則、設置位置、文字標注一并作出要求。

復合材料三樁的驗收采用廠家提供產品技術指標檢測報告與現場外觀驗收相結合。產品技術指標檢測報告可見表1。高強度復合材料主材（樁體）采用拉擠成型工藝，不得采用手糊成型工藝，警示牌可采用模壓成型工藝。樁帽不能采用塑料，如聚乙烯，ABS等，應采用復合材料，以保證樁的整體強度。

現場外觀驗收可采用按樣品驗收的方法，即簽合同時由廠家提供樣品，按樣品外觀驗收。

現場安裝應按設計圖紙實施，確保三樁的抗拔要求。

表1：高強度復合材料主材主要性能指標

序號	檢驗項目	合格標準
1	阻燃性能	高阻燃、氧指數 〉28
2	彎曲強度	≥180MPa
3	拉伸強度	≥180MPa
4	沖擊韌性	≥210KJ/m²
5	熱變形溫度	耐高溫≥100℃；耐低溫≤-40℃。
6	樹脂含量	≥35%
7	抗老化	≥15年，需添加紫外線吸收劑

燃氣管道三樁一牌制作需求

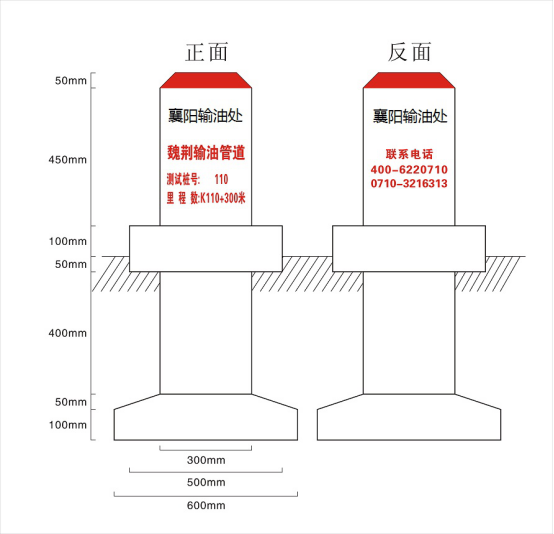

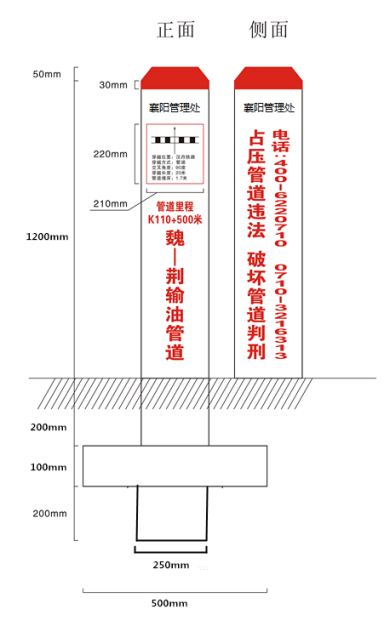

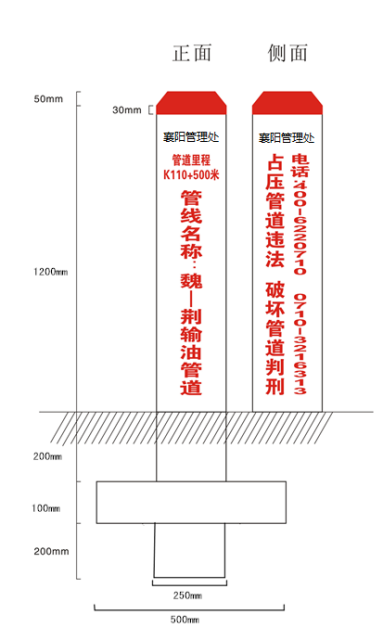

里程樁/陰極保護測試樁,采用扁長方形鋼筋混凝土預制樁，測試引線位置在樁兩側面中上部，預制3cm×4cm銅板測試觸點，在其上面分別焊接長度為2cm的φ10銅棒用于夾接測試鱷魚夾，預埋φ20×1200PVC管穿越BVR16銅芯絕緣測試電纜。原油管道樁身顏色為白色。字體大小、色彩運用參照SY/T　6654－2006　第2.3.3條執行。混凝土樁，樁身底部設有突臺，突臺上套有防拔起混凝土板。并在外面加裝PVC護套，形式及規格見圖1。
