絕緣膠墊國家標準厚度---絕緣橡膠墊廠家

發布時間：2016-02-16 作者：金能電力 來源：金能電力 點擊:

　　絕緣膠墊國家標準厚度---絕緣橡膠墊廠家：

　　在整個絕緣膠墊上應隨機選擇5個以上不同的點進行厚度測量和檢查。可使用千分心肝或同樣的精度的儀器進行測量。千分尺的精度應在0.02mm以內,測鉆的直徑為6mm,平面壓腳的直徑為(3.17±0.25) mm,壓腳應能施加(0.83±0.03)N的壓力.絕緣膠墊應平展放置,以使千分尺測量之間是平滑的。

　　絕緣膠墊按照電壓等級可分為：

　　1)5KV絕緣膠墊

　　技術參數：厚度3mm;顏色紅，黑，綠;比重：5.5KG/m2

　　2)10KV絕緣膠墊

　　技術參數：厚度5mm;顏色紅，黑，綠;比重：9KG/m2

　　3)15KV絕緣膠墊

　　技術參數：厚度5mm;顏色紅，黑，綠;比重：9KG/m2

　　4)20KV絕緣膠墊

　　技術參數：厚度6mm;顏色紅，黑，綠;比重：11KG/m2

　　5)25KV絕緣膠墊

　　技術參數：厚度8mm;顏色紅，黑，綠;比重：14.5KG/m2

　　6) 30KV絕緣膠墊

　　技術參數：厚度10mm;顏色紅，黑，綠;比重：18KG/m2

　　7) 35KV絕緣膠墊

　　技術參數：厚度12mm;顏色紅，黑，綠;比重：21.6KG/m2

　　絕緣膠墊外觀及規格尺寸要求：

　　斑痕或凹凸分的深度或高度不得超過膠板厚度公差，氣泡每平方米內，面積不于1cm2的氣泡不超過5個，任意兩個氣泡間距離不小于40mm，其中雜質深度及長度不超過膠板厚度不小于40mm，膠墊邊緣不齊或海綿狀分寬度不超10mm，長度不超過膠板總長的1/10，并且不允許有裂痕。

　　絕緣膠墊貯存：

　　絕緣墊應儲存在干燥通風的環境中，遠離熱源，離開地面和墻壁20cm以上。避免受酸堿和油的污染，不要露天防止避免陽光直射。

　　絕緣膠墊國家標準：配電室電壓10KV選 8mm厚工頻耐壓實驗10000V 1分鐘不擊穿,在工頻耐壓實驗18000V,20秒擊穿.配電室電壓35KV 10-12mm厚工頻耐壓實驗15000V 1分鐘不擊穿,在工頻耐壓實驗26000V,20秒擊穿.配電室低壓選5mm厚 500V以下工頻耐壓實驗3500V 1分鐘不擊穿,在工頻耐壓實驗10000V,20秒擊穿.

　　絕緣膠墊按照電壓等級可分為：5kv,10kv,20kv,25kv,35kv

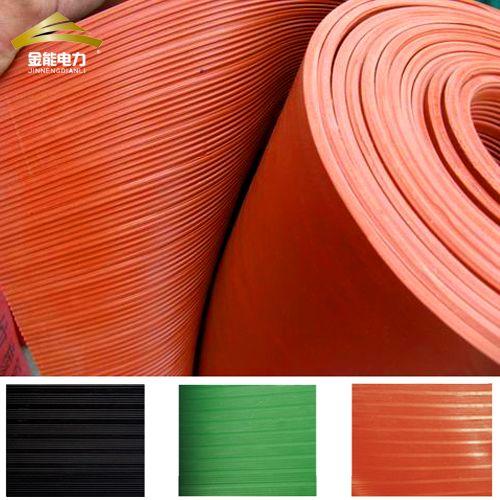

　　按顏色可分為：黑色膠墊，紅色膠墊，綠色膠墊

　　按厚度可分為：3mm,4mm,5mm,6mm,8mm,10mm,12mm

　　絕緣膠墊結構：

　　絕緣膠墊應采用膠類絕緣材料制作。

　　絕緣膠墊工藝及成型：

　　絕緣膠墊上下表面應不存在有害的不規則性。有害的不規則性是指下列特征之一，即破壞均勻性、損壞表面光滑輪廓的缺陷，如小孔、裂縫、局隆起、切口、夾雜導電異物、折縫、空隙、凹凸波紋及鑄造標志等。無害的不規則性是指生產過程中形成的表面不規則性。
