絕緣膠墊厚度有什么具體要求---絕緣橡膠墊生產廠家

發布時間：2016-02-23 作者：金能電力 來源：金能電力 點擊:

　　絕緣膠墊厚度有什么具體要求---絕緣橡膠墊生產廠家：

　　在整個絕緣膠墊上應隨機選擇5個以上不同的點進行厚度測量和檢查?？墒褂们Х中母位蛲瑯拥木鹊膬x器進行測量。千分尺的精度應在0.02mm以內,測鉆的直徑為6mm,平面壓腳的直徑為(3.17±0.25) mm,壓腳應能施加(0.83±0.03)N的壓力.絕緣膠墊應平展放置,以使千分尺測量之間是平滑的。

　　絕緣膠墊外觀及規格尺寸要求：

　　斑痕或凹凸部分的深度或高度不得超過膠板厚度公差，氣泡每平方米內，面積不于1cm2的氣泡不超過5個，任意兩個氣泡間距離不小于40mm，其中雜質深度及長度不超過膠板厚度不小于40mm，膠墊邊緣不齊或海綿狀部分寬度不超10mm，長度不超過膠板總長的1/10，并且不允許有裂痕。

　　絕緣膠墊的詳細介紹：

　　一、絕緣膠墊應采用膠類絕緣材料制作。

　　二、絕緣膠墊分類：

　　1.按照電壓等級可分為：

　　(1)5KV絕緣膠墊

　　技術參數：厚度3mm;顏色紅，黑，綠;比重：5.5KG/m2

　　(2)10KV絕緣膠墊

　　技術參數：厚度5mm;顏色紅，黑，綠;比重：9KG/m2

　　(3)15KV絕緣膠墊

　　技術參數：厚度5mm;顏色紅，黑，綠;比重：9KG/m2

　　(4)20KV絕緣膠墊

　　技術參數：厚度6mm;顏色紅，黑，綠;比重：11KG/m2

　　(5)25KV絕緣膠墊

　　技術參數：厚度8mm;顏色紅，黑，綠;比重：14.5KG/m2

　　(6) 30KV絕緣膠墊

　　技術參數：厚度10mm;顏色紅，黑，綠;比重：18KG/m2

　　(7) 35KV絕緣膠墊

　　技術參數：厚度12mm;顏色紅，黑，綠;比重：21.6KG/m2

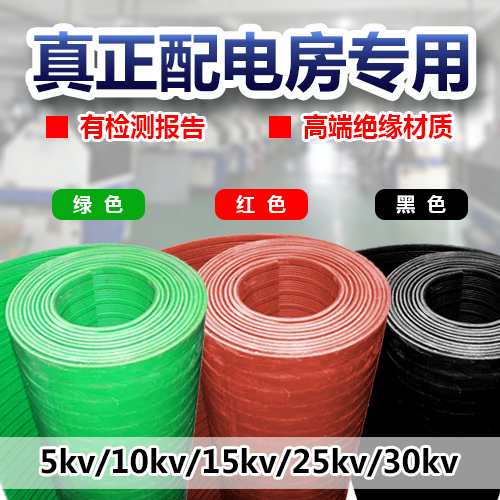

　　2.絕緣膠墊按顏色可分為：

　　(1)紅色絕緣膠墊

　　(2)黑色絕緣膠墊

　　(3)綠色絕緣膠墊

　　3.按照厚度可分為：

　　(1)3mm，5mm，6mm，8mm，10mm,12mm

　　絕緣膠墊詳細介紹：

　　一、金能電力設備公司優勢

　　1、與全國電力系統的5000多家單位(變電所機房)進行合作，絕緣膠墊品質、質量獲得一致好評。

　　2、中國南水北調工程北京惠南莊泵站配電機房絕緣膠板工程的供貨安裝

　　3、石家莊五十四所軍工儀器設備生產操作機房絕緣膠墊安裝施工

　　4、石家莊國祥精密機械公司生產車間配電房、實驗室絕緣膠板安裝

　　5、中國水利水電七局絕緣膠板

　　6、柬埔寨大型民用船舶船上防滑絕緣膠板

　　7、廊坊供電公司

　　8、中國水利水電十三局

　　等等

　　絕緣膠墊國家標準：

　　1、配電室電壓10KV選 8mm厚工頻耐壓實驗10000V ;1分鐘不擊穿,在工頻耐壓實驗18000V,20秒擊穿.

　　2、配電室電壓35KV 10-12mm厚工頻耐壓實驗15000V 1分鐘不擊穿,在工頻耐壓實驗26000V,20秒擊穿.

　　3、配電室低壓選5mm厚 500V以下工頻耐壓實驗3500V 1分鐘不擊穿,在工頻耐壓實驗10000V,20秒擊穿

　　三、絕緣膠墊使用范圍及存儲方式：

　　廣泛應用于變電站、發電廠、配電房、試驗室友以及野外帶電作業等使用。

　　應儲存在干燥通風的環境中，遠離熱源，離開地面和墻壁20cm以上。避免受酸堿和油的污染，不要露天防止避免陽光直射。

　　絕緣膠墊\絕緣膠板\絕緣橡膠板\絕緣毯\絕緣墊特點：

　　物理機械性能良好，具有優良的絕緣性能，可在干燥的-35~+100℃空氣中介電系數要求高的環境中工作。通過43KV測試，正常工作在660V的狀態下。

　　絕緣膠墊結構：

　　絕緣膠墊應采用膠類絕緣材料制作。

　　絕緣膠墊工藝及成型：

　　絕緣膠墊上下表面應不存在有害的不規則性。有害的不規則性是指下列特征之一，即破壞均勻性、損壞表面光滑輪廓的缺陷，如小孔、裂縫、局部隆起、切口、夾雜導電異物、折縫、空隙、凹凸波紋及鑄造標志等。無害的不規則性是指生產過程中形成的表面不規則性。
